Мембранный разделитель сред, DG |
Мембранный разделитель сред, DG |
 |
Назначение.
Разделители сред DG предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы.
|
Технические характеристики
Краткие технические данные:
Материал верхнего фланца: нержавеющая сталь 316 SS.
Материал мембраны: нержавеющая сталь 316L SS.
Диапазон измерения давления:
S11: -1…0 & 0…4 бар;
S12: 6…70 бар;
S13: 100…400 бар;
S14: 250…600 бар.
Температура измеряемой среды: зависит от типа заполняемой жидкости.
Резьба присоединения к процессу: G 1/2 (нар), М20х1,5 (нар), G1/4 (нар),М12х1,5 (нар), G3/8(нар).
Резьба присоединения прибора: G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).
| Пример маркировки: |
DG-S11-TM-UJ-G? (вну)-G? (нар)
Где: DG - тип разделителя; S11-тип давления;
TM- материал корпуса (нерж. сталь);
G? (вну) - резьба присоединения прибора;
G? (нар) - резьба присоединения к процессу;
UJ- материал мембраны (нерж. сталь). |
Стоимость изделий
| Модель |
(бар, кгс/см2, х0,1 МПа) |
Цена включая НДС |
| DG модель S 11 |
-1…0; 0…0,6 (1; 1,6; 2,5; 4; 6; 10; 16) |
|
| DG модель S 12: |
0…25 (40; 60) |
|
| DG модель S 13 |
0…100(160; 250; 400) |
|
| DG модель S 14 |
0… 250 (400; 600) |
|

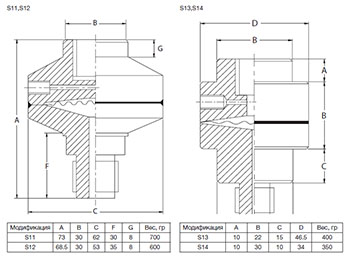

Габаритные размеры
Рисунок 1.1
Описание в PDF
