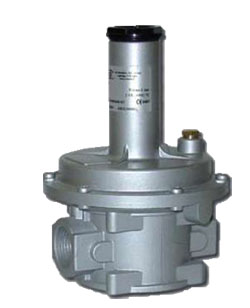

Предохранительно-сбросной клапан MVS/1
|
 |
Предохранительно-сбросные клапаны представляют собой устройства для защиты системы от чрезмерного давления рабочей среды. Предохранительный клапан автоматически закрывается и остается закрытым до тех пор, пока в системе вновь не увеличится давление выше заданного предела. Давление, при котором происходит закрытие клапана, устанавливается с помощью пружины заданного диапазона.
Благодаря своим характеристикам, предохранительный клапан идеален как для бытового, так и для промышленного использования: метан, бутан, пропан, и другие неагрессивные газы.
Соответствие:
Сертификат Соответствия ГОСТ Р № C-IT.МГ03.B.00095
Разрешение Ростехнадзора № РРС 00-30821
Фланцевые соединения по ГОСТ 12820-80
|
Технические данные:
Виды используемых газов: природный газ (метан)
Резьбовые соединения: DN 8 согласно EN 10226
Резьбовые соединения: DN 15 - DN 50 согласно EN 10226
Фланцевые соединения: DN 25 - DN 50 согласно ГОСТ 12820-80
Максимальное рабочее давление: 0,1; 0,25; 0,6 МПа
Температура окружающей среды: от -40 до +60°С
Стоимость изделий
| Модификация |
DN |
Соедние |
P.max, МПа |
Настройка, кПА |
Цена в €, включая НДС |
| VSP02 010 |
15 |
резьба |
0,1 |
1,8-4,0 |
62 |
VSP02 020
|
15 |
резьба |
0,1 |
3,0-9,0 |
62 |
| VSP02 030 |
15 |
резьба |
0,1 |
8,0-26,0 |
62 |
| VS01 005 |
8 |
резьба |
0,1 |
4,0-9,0 |
38 |
VS01 010
|
8 |
резьба |
0,1 |
8,0-18,0 |
38 |
| VS01 020 |
8 |
резьба |
0,1 |
10,0-36,0 |
38 |
| VS01 030 |
8 |
резьба |
0,1 |
28,0-50,0 |
38 |
| VSL03 005 |
20 |
резьба |
0,1 |
1,6-3,7 |
82 |
| VSL03 010 |
20 |
резьба |
0,1 |
3,0-11,0 |
82 |
| VSL03 020 |
20 |
резьба |
0,1 |
10,0-16,0 |
82 |
| VSL03 030 |
20 |
резьба |
0,1 |
14,0-21,5 |
82 |
| VSL03 040 |
20 |
резьба |
0,1 |
21,5-50,0 |
91 |
| VSL030022 010 |
20 |
резьба |
0,25 |
20,0-100,0 |
112 |
| VSL030022 020 |
20 |
резьба |
0,25 |
70,0-210,0 |
114 |
| VSP03 010 |
20 |
резьба |
0,1 |
2,5-5,0 |
68 |
| VSP03 020 |
20 |
резьба |
0,1 |
4,8-12,0 |
68 |
| VSP03 030 |
20 |
резьба |
0,1 |
10,0-30,0 |
68 |
| VSL04 005 |
25 |
резьба |
0,1 |
1,6-3,7 |
82 |
| VSL04 010 |
25 |
резьба |
0,1 |
3,0-11,0 |
82 |
| VSL04 020 |
25 |
резьба |
0,1 |
10,0-16,0 |
82 |
| VSL04 030 |
25 |
резьба |
0,1 |
14,0-21,5 |
82 |
| VSL04 040 |
25 |
резьба |
0,1 |
21,5-50,0 |
91 |
| VSL040022 010 |
25 |
резьба |
0,25 |
20,0-100,0 |
112 |
| VSL040022 020 |
25 |
резьба |
0,25 |
70,0-210,0 |
114 |
| VSL040000 |
25 |
резьба |
0,6 |
30,0-600,0 |
206 |
| VSL25 005 |
25 |
фланец |
0,1 |
1,6-3,7 |
154 |
| VSL25 010 |
25 |
фланец |
0,1 |
3,0-11,0 |
154 |
| VSL25 020 |
25 |
фланец |
0,1 |
10,0-16,0 |
154 |
| VSL25 030 |
25 |
фланец |
0,1 |
14,0-21,5 |
154 |
| VSL25 040 |
25 |
фланец |
0,1 |
21,5-50,0 |
166 |
| VSL250022 010 |
25 |
фланец |
0,25 |
20,0-100,0 |
184 |
| VSL250022 020 |
25 |
фланец |
0,25 |
70,0-210,0 |
186 |
| VSL250000 |
25 |
фланец |
0,6 |
30,0-600,0 |
278 |
| VSP04 010 |
25 |
резьба |
0,1 |
2,5-5,0 |
68 |
| VSP04 020 |
25 |
резьба |
0,1 |
4,8-12,0 |
68 |
| VSP04 030 |
25 |
резьба |
0,1 |
10,0-30,0 |
68 |
| VSL05 010 |
32 |
резьба |
0,1 |
3,0-11,0 |
173 |
| VSL05 020 |
32 |
резьба |
0,1 |
10,0-17,0 |
173 |
| VSL050022 010 |
32 |
резьба |
0,25 |
16,0-30,0 |
203 |
| VSL050022 020 |
32 |
резьба |
0,25 |
26,0-50,0 |
203 |
| VSL32 010 |
32 |
фланец |
0,1 |
3,0-11,0 |
261 |
| VSL32 020 |
32 |
фланец |
0,1 |
10,0-17,0 |
261 |
| VSL320022 010 |
32 |
фланец |
0,25 |
16,0-30,0 |
293 |
| VSL320022 020 |
32 |
фланец |
0,25 |
26,0-50,0 |
293 |
| VSL06 010 |
40 |
резьба |
0,1 |
3,0-11,0 |
173 |
| VSL06 020 |
40 |
резьба |
0,1 |
10,0-17,0 |
173 |
| VSL060022 010 |
40 |
резьба |
0,25 |
16,0-30,0 |
203 |
| VSL060022 020 |
40 |
резьба |
0,25 |
26,0-50,0 |
203 |
| VSL40 010 |
40 |
фланец |
0,1 |
3,0-11,0 |
265 |
| VSL40 020 |
40 |
фланец |
0,1 |
10,0-17,0 |
265 |
| VSL400022 010 |
40 |
фланец |
0,25 |
16,0-30,0 |
296 |
| VSL400022 020 |
40 |
фланец |
0,25 |
26,0-50,0 |
296 |
| VSL07 010 |
50 |
резьба |
0,1 |
3,5-13,5 |
250 |
| VSL07 020 |
50 |
резьба |
0,1 |
11,0-20,0 |
250 |
| VSL070022 010 |
50 |
резьба |
0,25 |
20,0-40,0 |
298 |
| VSL070022 020 |
50 |
резьба |
0,25 |
32,0-50,0 |
298 |
| VSL50 010 |
50 |
фланец |
0,1 |
3,5-13,5 |
364 |
| VSL50 020 |
50 |
фланец |
0,1 |
11,0-20,0 |
364 |
| VSL500022 010 |
50 |
фланец |
0,25 |
20,0-40,0 |
417 |
| VSL500022 020 |
50 |
фланец |
0,25 |
32,0-50,0 |
417 |

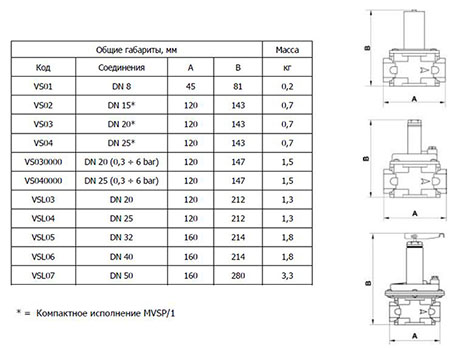

Габаритные размеры
 Описание в PDF
|
